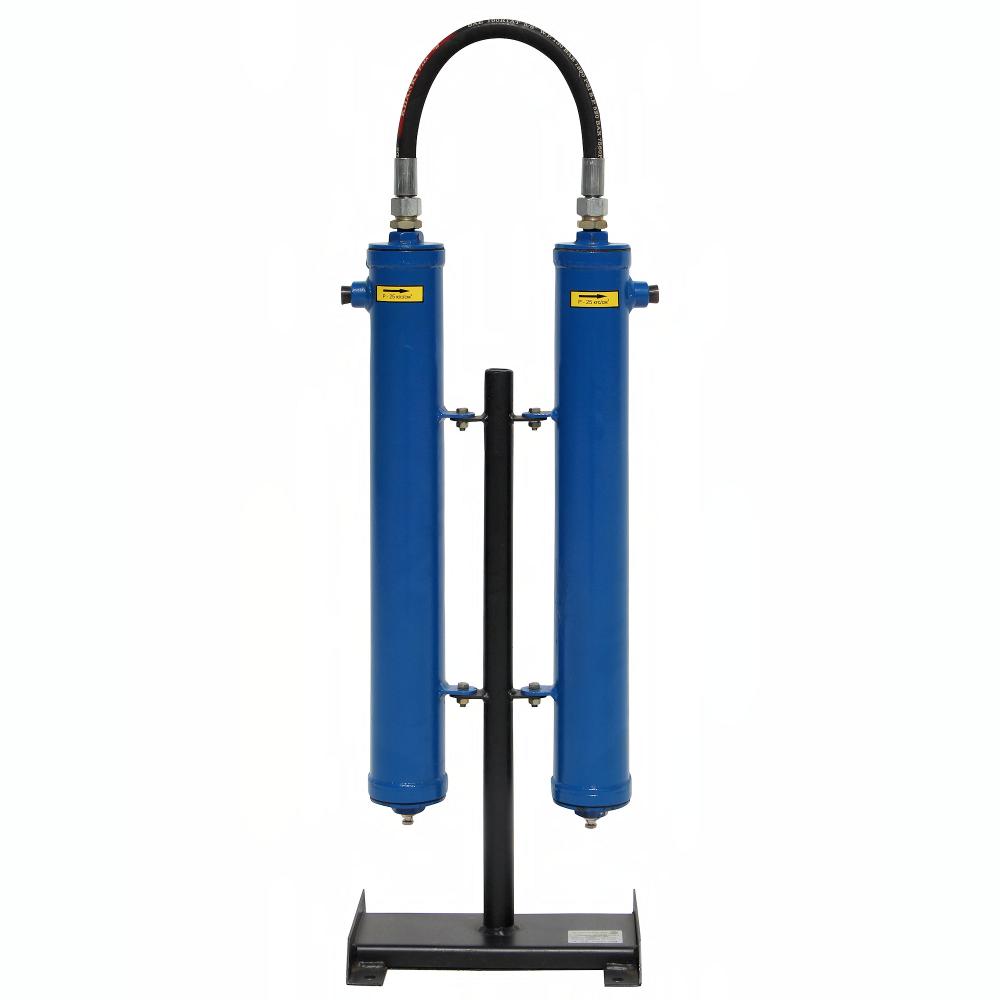

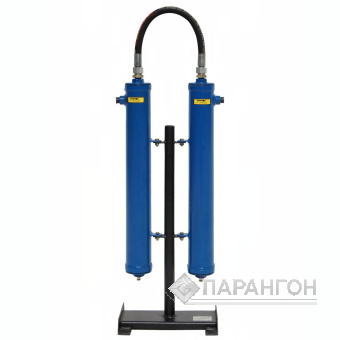

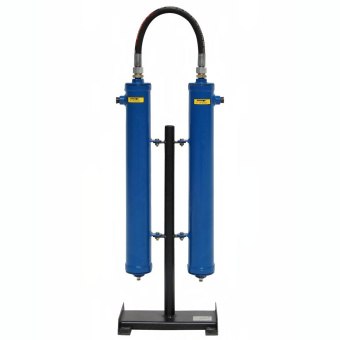

Модуль фильтрационный ФМ 60/16 Бежецкого завода АСО используется в системах пневмоуправления и автоматики, пневмоприводе устройств и инструментов для окраски поверхностей распылением.
Применение фильтрационного модуля позволяет получить очистку сжатого воздуха по содержанию твёрдых частиц по 4 классу, по содержанию воды и масла по 4 классу по ГОСТ 17433–80.
В состав входят: стойка, блок очистки, рукав, фильтроэлемент, сливная пробка. Фильтр изготовлен в исполнении "УХЛ" для категории размещения "4.2" и предназначен для эксплуатации в следующих условиях:
- высота над уровнем моря не более 1000 м;
- температура окружающей среды от 278К (+5 °С) до 313К (+40 °С);
- относительная влажность не более 80% при 298К (+25 °С).
Принцип работы
Из сжатого воздуха на стадии Ι ступени очистки (грубая очистка) происходит отделение (сепарация) наиболее крупных капель жидкости. Отделившаяся жидкость (водно-масляная эмульсия) стекает по стенке корпуса фильтра. При дальнейшем движении воздуха через фильтроэлемент Ι ступени очистки происходит улавливание твёрдых и жидких мелких частиц до 90%.
При движении воздуха через ΙΙ ступень очистки (тонкая очистка) происходит окончательная очистка сжатого воздуха до заявленных характеристик. Накапливающаяся в корпусах фильтра водно-масляная эмульсия периодически удаляется через сливные пробки.
Скачать Паспорт ФМ 60/16 2022 год
Скачать Паспорт ФМ 60/16 2024 год
- Степень очистки по частицам, мкм: 10
- Степень очистки по частицам, мкм: 800
- Степень очистки по маслу, мг/м3: 16
Применение фильтрационного модуля позволяет получить очистку сжатого воздуха по содержанию твёрдых частиц по 4 классу, по содержанию воды и масла по 4 классу по ГОСТ 17433–80.
В состав входят: стойка, блок очистки, рукав, фильтроэлемент, сливная пробка. Фильтр изготовлен в исполнении "УХЛ" для категории размещения "4.2" и предназначен для эксплуатации в следующих условиях:
- высота над уровнем моря не более 1000 м;
- температура окружающей среды от 278К (+5 °С) до 313К (+40 °С);
- относительная влажность не более 80% при 298К (+25 °С).
Принцип работы
Из сжатого воздуха на стадии Ι ступени очистки (грубая очистка) происходит отделение (сепарация) наиболее крупных капель жидкости. Отделившаяся жидкость (водно-масляная эмульсия) стекает по стенке корпуса фильтра. При дальнейшем движении воздуха через фильтроэлемент Ι ступени очистки происходит улавливание твёрдых и жидких мелких частиц до 90%.
При движении воздуха через ΙΙ ступень очистки (тонкая очистка) происходит окончательная очистка сжатого воздуха до заявленных характеристик. Накапливающаяся в корпусах фильтра водно-масляная эмульсия периодически удаляется через сливные пробки.
Скачать Паспорт ФМ 60/16 2022 год Скачать Паспорт ФМ 60/16 2024 год
