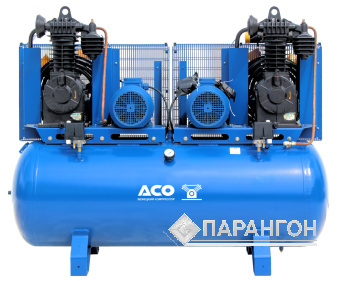

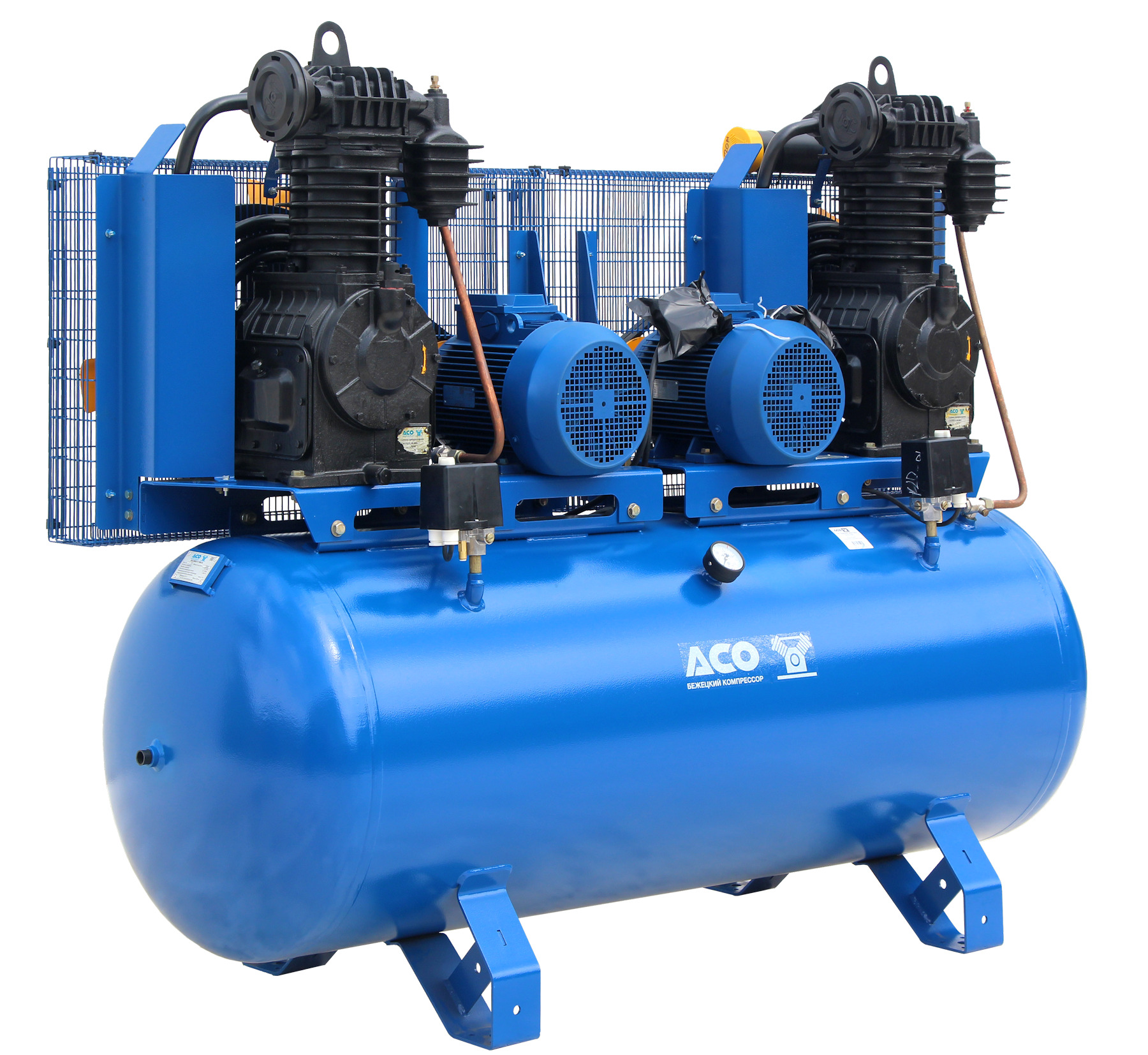

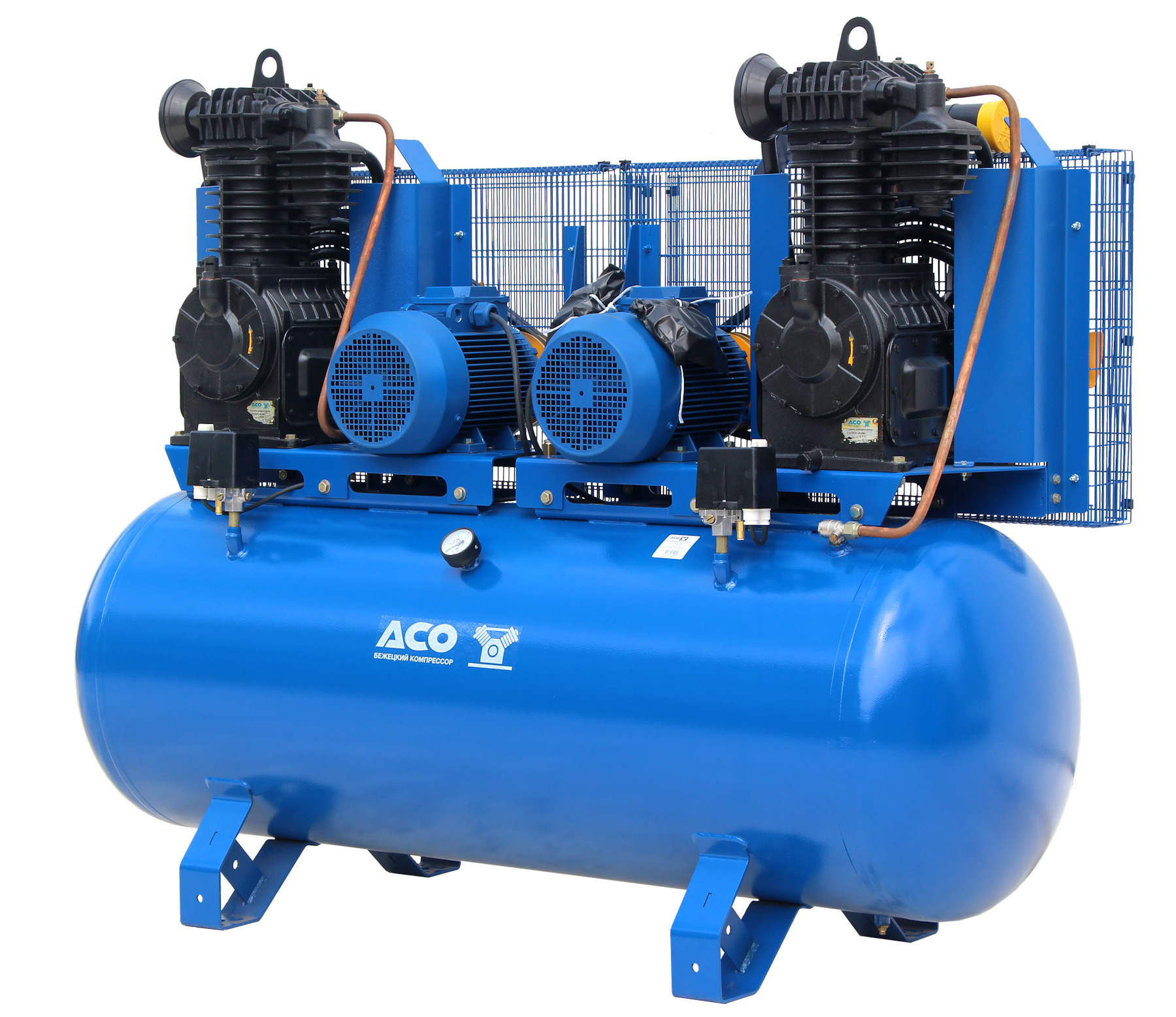

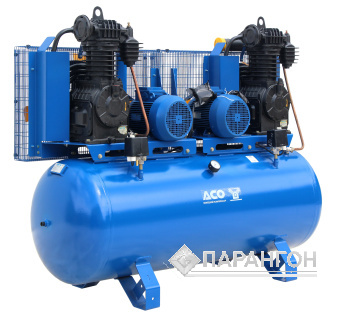

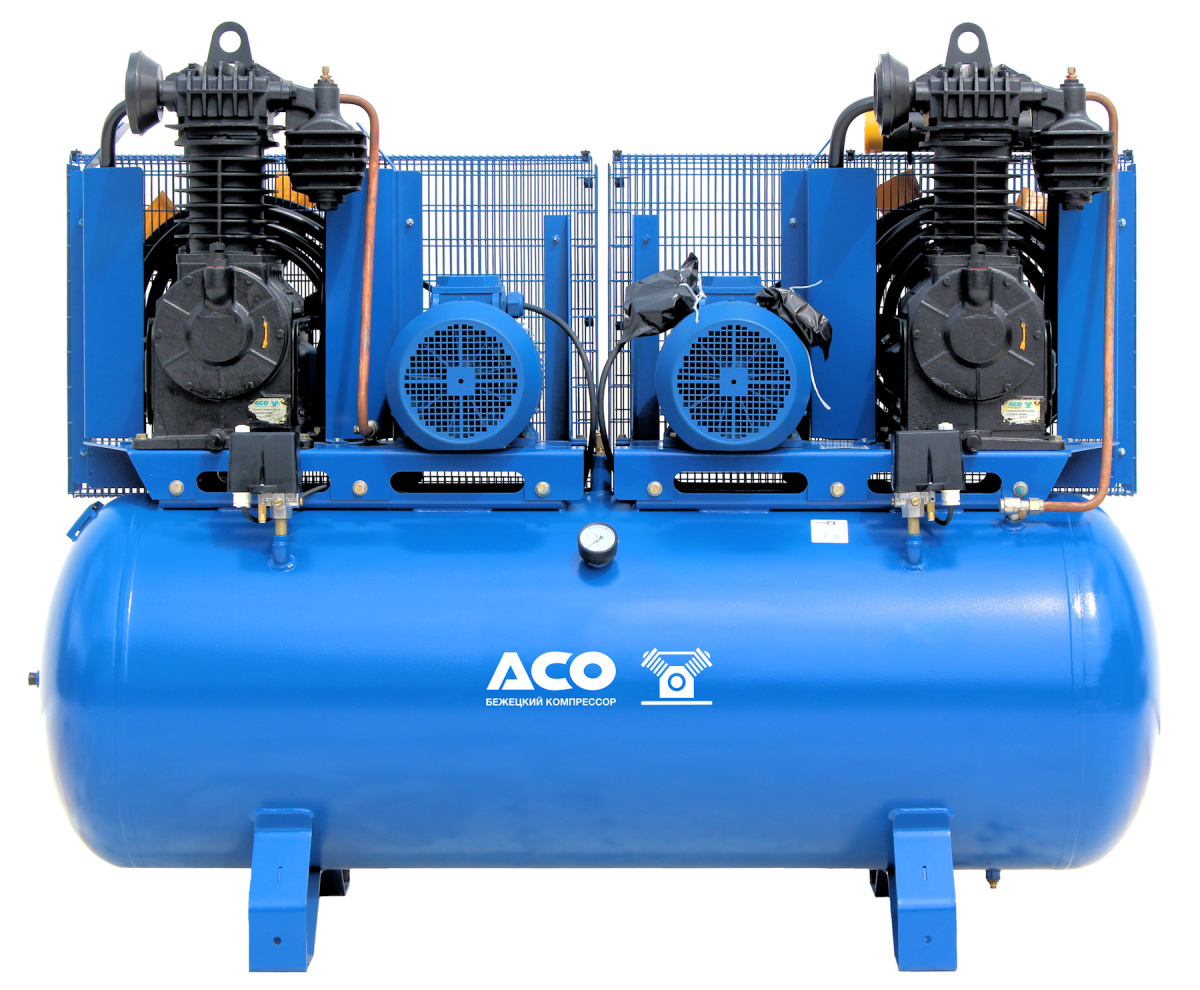

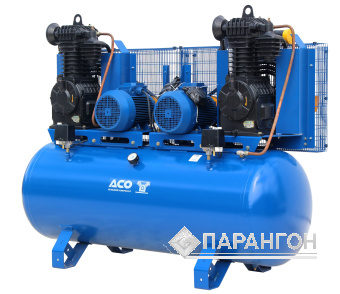

Компрессоры серии «тандем» обеспечивают высокие показатели производительности при относительно небольших размерах, характеризуются повышенной надежностью за счет меньшего количества циклов запуска/остановки, продолжают работу в случае поломки одной из компрессорных головок.
Компрессор К22М оснащен реле давления, которое контролирует работу оборудования, тем самым не давая ему перегреваться, и устраняет скачки давления. Для ручного управления двигателем компрессора на реле имеется переключатель.
В результате модернизации поршневого компрессора К20 изменилась конструкция системы охлаждения компрессорной головки (произведена замена трудоемкого в изготовлении, ограждения К20.00.01.000 на унифицированное от серийных моделей С415М, С416М). Диск С415М.01.00.900 заменен на лопасти. В связи с этим в конструкции системы охлаждения появились конструктивные элементы в виде направляющих для подачи потока воздуха в термонапряженные места компрессорной головки.
Для защиты движущихся механизмов компрессора К22М от контакта с персоналом используется сетчатое ограждение со специальными замками для удобства открывания или снятия ограждения.
Также изменения привели к модификации конструкции ресивера. Теперь воздухосборник имеет обозначение К20М.05.01.000, а один из трубопроводов, соединяющий компрессорную головку с ресивером, имеет обозначение К20М.00.00.100 вместо К20.00.00.300.
Скачать Описание компрессора К20М
